Powerlift 500

POWERLIFT : LE NOUVEAU SYSTÈME DE LEVAGE POUR ÉCRAN LED

Le Powerlift est un système unique, conçu pour gérer successivement, l’assemblage, le levage et le support, pendant la prestation, des grands écrans LED.

Un système 3 fonctions

La plupart des écrans LED sont loués pour des prestations courtes. Leur taille, leur poids ainsi que leur conception en panneau modulaire constitue un ensemble de contraintes très spécifiques.

Le Powerlift a été conçu spécialement pour permettre aux professionnels du spectacle et de l’évènementiel de réaliser leur prestation en toute sécurité, à moindre coût, dans les meilleures conditions de manutention et de confort.

stabilité et sécurité

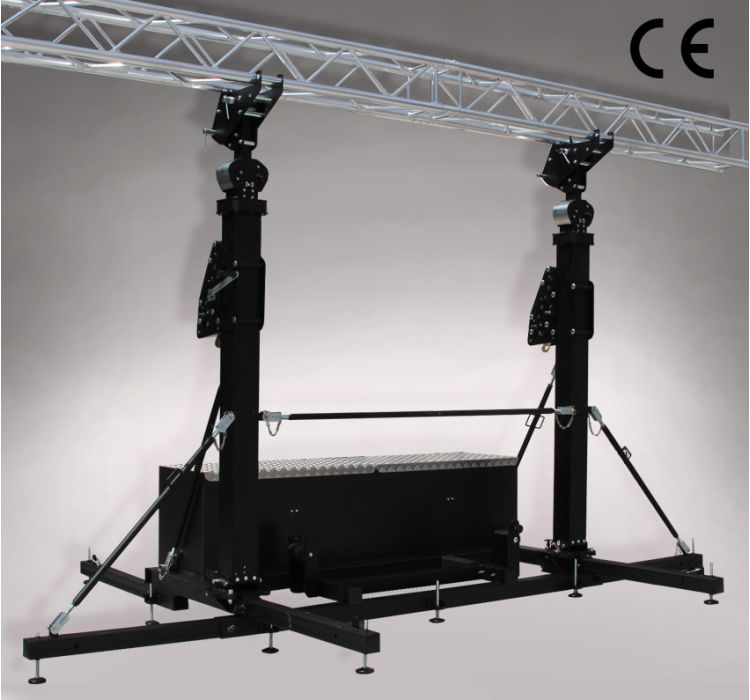

La base monobloc mécano-soudée, dotée de 6 pieds réglables, forme un ensemble particulièrement stable. La charge est uniformément répartie sur une surface très large. Les pieds de levage fixés sur la base sont contreventés et synchronisés pour constituer un ensemble de levage solidaire et homogène, par opposition à l’utilisation de 2 pieds de levage indépendants.

Un caisson de lestage reçoit les sacs de sable pour constituer un contre poids jusque 500kg indispensable en extérieur. Cette configuration permet notamment d’avoir le bas de l’écran au niveau du sol, les pieds avant n’étant plus nécessaires (voir les recommandations d’usage).

Le Powerlift est conçu pour travailler avec un écran. Le système de levage Powerlift utilise la technologie de transmission Pignon-crémaillère sans câble Goliath (breveté). Eprouvé depuis plusieurs années, dans le domaine du levage scénique, elle améliore la sécurité et réduit la maintenance en supprimant les contraintes liées au câble et permet de lever 500 kg désaxé de 250 mm vers l’avant du système de levage. Le Powerlift est également doté du double système de sécurité automatique antichute Goliath (breveté), qui sécurise de façon indépendante chaque module télescopique.

Ce dispositif permet de s’affranchir des goupilles mécaniques de sécurité qui impose un levage par multiple de 30 cm. Les mats de levage sont synchronisés par une barre de transmission qui permet une élévation stable et homogène de l’écran. Le Powerlift est ainsi plus sûr, plus simple et plus rapide à l’usage !

Une installation simple et sans efforts

Le kit de mobilité du Powerlift facilite sa manutention. Très compact il peut ainsi être transporté sur une remorque équipée de rampes.

Nous recommandons l’utilisation d’une remorque Satellite prévue à cet effet.

Le Powerlift est équipé d’un dispositif d’assistance au déploiement des mâts. L’installation se fait rapidement et sans effort par un seul opérateur. Le Powerlift peut être équipé de têtes de levage basculantes. Celles-ci sont mise en œuvre par un dispositif de treuil distinct du système de levage des mats.

Basculées en position basse, le trussing duo sur lequel sera fixé l’écran est positionné à 1,5 m du sol et constitue un poste de travail idéal pour l’assemblage du premier rang de modules LED.

Les têtes sont ensuite relevées simultanément, pour permettre l’assemblage du second rang de modules. Lorsque les têtes sont relevées et sécurisées, la barre d’accouplement en place, il est possible de déployer les mats télescopiques pour lever l’écran et permettre l’assemblage de chaque niveau suivant.

Le powerlift est un système particulièrement stable et sûr. Il est fourni complet prêt à l’usage mais sans tête de fixation du trussing, dans une caisse à clairevoix de protection.

Pour l’utiliser vous devez choisir un système de tête support trussing.

Nous vous recommandons d’opter pour un système de tête basculante, offrant une hauteur de chargement basse ,très pratique sur chantier.

Le lestage, obligatoire outdoor, est facilité par le choix d’un coffre Powerlift, mais peut être simplement posé sur le plateau tole de la base mécano soudée.

Utilisation simple en 3 phases

Un arbre d’entrainement relie les 2 mats télescopiques de sorte qu’un seul opérateur peut en assurer la manipulation. Cette fonction permet en outre de garantir la stabilité du système qui se déploie simultanément et régulièrement.

1. 1. Abaissement de la tête basculante
2. 2. Montage du premier niveau
3. 3. Relevage de la tête basculante
4. 4. Montage du second niveau
5. 5. Déploiement du système télescopique, montage des niveaux suivants. Pour lever l’écran, rien de plus simple, il suffit de positionner la manivelle sur l’axe d’entrainement et tourner celle-ci jusqu’à la hauteur souhaitée. Il n’y a aucune sécurité intermédiaire à positionner.
6. 6. Positionnement de la sécurité sur chaque mat pendant la prestation. Il suffit de remonter légèrement les mâts pour désengager automatiquement celle-ci, avant de redescendre l’écran en fin de prestation.
7. 7. Haubanage : le trussing duo doit être haubané sur la base du Powerlift, sans tension. Le bas de l’écran ne doit jamais être attaché en extérieur pour éviter tout phénomène de «voile».
